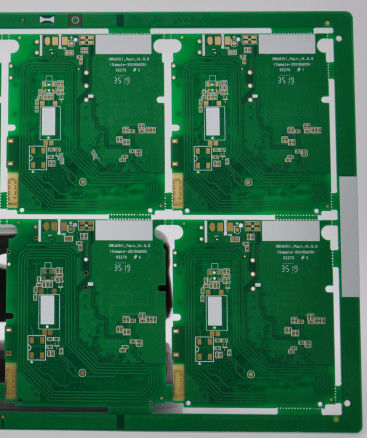

6 milipulgada placa de circuito multi de la capa del oro de la inmersión de 3 capas para el dispositivo de UPS

6 milipulgada placa de circuito multi de la capa del oro de la inmersión de 3 capas para el dispositivo de UPS

6 mil 3 Layer Immersion Gold Multi Layer Circuit Board For UPS Device
6 mil 3 Layer Immersion Gold Multi Layer Circuit Board For UPS Device

Datos del producto:

Lugar de origen: CHINA
Nombre de la marca: ACCPCB
Certificación: ISO,SGS,TS16949
Número de modelo: S1021342

Pago y Envío Términos:

Cantidad de orden mínima: 1 PCS
Precio: Negotiable
Detalles de empaquetado: embalaje del vacío
Tiempo de entrega: 3-5days
Condiciones de pago: T/T, Western Union, Paypal
Capacidad de la fuente: mes 50000SQ.M/Per
Contacto
Descripción detallada del producto
Material: KB FR4 Cuenta: 3layer
Final superficial: Oro de la inmersión Uso: Dispositivo de UPS
Máscara de la soldadura: Verde Grueso de cobre: 3oz toda la capa
Min. Hole Size: 8 mil/6 milipulgada Líneas espaciamiento mínima: 4mil
Línea anchura mínima: 4mil Servicio: PWB modificado para requisitos particulares
Alta luz:

Immersion Gold Multi Layer Circuit Board

,

3oz Multi Layer Circuit Board

,

6 mil Multi Layer Circuit Board

6 milipulgada placa de circuito multi de la capa del oro de la inmersión de 3 capas para el dispositivo de UPS



Descripción de la producción:



este tablero es 3 capas con grueso del cobre de 3 onzas. se utiliza para el dispositivo de UPS. Se acepta el prototipo del PWB, volum del samll, medio y de gran capacidad. ningún pedido de MOQ la nueva orden. todos estos tableros son UL resuelta, TS16949, ISO9001 etc.



Flujo Chart.pdf del PWB



Especificaciones dominantes del tablero de alta frecuencia:



Tipos de la producción:

Tablero de múltiples capas

Capa:

3layer

Materia prima:

FR4



Grueso de cobre:

3oz

Grueso del tablero:

1.4m m

Tamaño Min. Finish Hole:

8 milipulgada (0.20m m)

Línea anchura mínima:

4 milipulgada

Líneas espaciamiento mínima:

4 milipulgada

Acabamiento superficial:

Oro de la inmersión

Tolerancia del agujero de perforación:

+/--3 milipulgada    (0.075m m)

Tolerancia de Min Outline:

+/--4 milipulgada    (0.10m m)

Tamaño de trabajo del panel:

máximo: 1200mmX600m m (47" X24 ")

Perfil del esquema:

Perforación, encaminando, encaminamiento del CNC + V-corte

Máscara de la soldadura:

Máscara de la soldadura de la LPI, máscara de Peelable

Color de la máscara de la soldadura:

Verde azul, negro, amarillo, mate

Certificado:

UL, CQC, TS16949, ISO14000, ROHS

Color de la serigrafía:

Blanco

Torsión y arco:

no más el que 0.75%



ACCPCB Capability.pdf técnico



Uso de los productos:



1, monitor de la seguridad: Teléfono de Moible, PDA, GPS, monitor etc del caramer;



2, comunicación de las telecomunicaciones: tarjeta inalámbrica del LAN, router de XDSL, servidores, dispositivo óptico, disco duro etc;



3, productos electrónicos de consumo: TV, DVD, Digitaces Caramer, conditoner del aire, refrigerador, set-top box etc;



4, vehículo Electronices: Coche etc;



5, controles industriales: Aparato médico, equipo de UPS, dispositivo de control etc;



6, militar y defensa: Armas militares etc;







Capacidad de la tecnología:



Artículo

Parámetros técnicos

Capas

1-28 capas

Capa interna Min Trace /Space

4/4 milipulgada

Capa Min Trace, espacio de la salida

4/4 milipulgada

Capa interna Max Copper

4 ONZAS

Capa Max Copper de la salida

4 ONZAS

Capa interna Min Copper

1/3 onza

Capa Min Copper de la salida

1/3 onza

Tamaño mínimo del agujero

0,15 milímetros

Grueso de Max.board

6 milímetros

Grueso de Min.board

0.2m m

Tamaño de Max.board

680*1200 milímetro

Tolerancia de PTH

+/-0.075mm

Tolerancia de NPTH

+/-0.05mm

Tolerancia del avellanador

+/-0.15mm

Tolerancia del grueso del tablero

+/--10%

Minuto BGA

7mil

Minuto SMT

7*10 milipulgada

Puente de la máscara de la soldadura

4 milipulgada

Color de la máscara de la soldadura

Blanco, negro, azul, verde, amarillo, rojo, etc

Color de la leyenda

Blanco, negro, amarillo, gris, etc

Final superficial

HAL, OSP, inmersión Ni/Au, IMM silver/SN, ENIG

Materiales del tablero

FR-4; alto TG; HighCTI; halógeno libre; PWB de aluminio de Bsed, de alta frecuencia (rogers, isola), de cobre - PWB de la base

Control de la impedancia

+/--10%

Arco y torsión

≤0.5




6 milipulgada placa de circuito multi de la capa del oro de la inmersión de 3 capas para el dispositivo de UPS 0

FAQ:





1. ¿Cuál es el flujo de proceso típico para el PWB de múltiples capas?



Pila multi-bond→ interna de la capa AOI del corte que graba al agua fuerte del → del → seco interno material de la película del → interno del → encima de presionar el modelo seco externo del → de la película del → de la galjanoplastia del panel del → del → PTH de la perforación del → que platea la inspección visual externa AOI del → que graba al agua fuerte del → del → de la soldadura de la máscara del → de la marca del → del final del → de la encaminamiento del → superficial componente externo del → E/T.



2. ¿Qué clase de tableros puede ACCPCB proceso?



FR4 común, alto-TG y tableros halógeno-libres, tableros de Rogers, de Arlon, de Telfon, de aluminio/cobre-basado, pi, etc.



3. ¿Cómo hacer ACCPCB aseguraron calidad?



Nuestro estándar de alta calidad se alcanza con el siguiente.

1,1 el proceso se controla estrictamente bajo estándares del 9001:2008 del ISO.
1,2 uso extenso del software en el manejo del proceso de producción
1,3 equipos y herramientas de prueba del Estado-de-arte. E.g. punta de prueba que vuela, e-prueba, inspección de la radiografía, AOI (inspector óptico automatizado).
1,4 equipo dedicado de la garantía de calidad con proceso del análisis de caso del fracaso


4. ¿Cuántos tipos del final superficial ACCPCB pueden hacer?



El líder de O-the tiene la serie completa de final superficial, por ejemplo: ENIG, OSP, IF-HASL, chapado en oro (suave/duro), plata de la inmersión, lata, galjanoplastia de plata, estañado de la inmersión, tinta del carbono y etc…. OSP, ENIG, OSP + ENIG de uso general en el HDI, recomendamos generalmente que usted utiliza un cliente o un OSP OSP + ENIG si tamaño del COJÍN de BGA menos de 0,3 milímetros.




5. ¿Qué datos son necesarios para la producción del PWB?



Ficheros del PWB Gerber con formato de RS-274-X.
