Inicio Productostablero del PWB de múltiples capas

1.5oz tablero de múltiples capas SIN PLOMO del PWB del cobre FR4 Tg150 HAL 2 capas

1.5oz tablero de múltiples capas SIN PLOMO del PWB del cobre FR4 Tg150 HAL 2 capas

1.5oz Copper FR4 Tg150 HAL LEAD FREE Multilayer PCB Board 2 Layer
1.5oz Copper FR4 Tg150 HAL LEAD FREE Multilayer PCB Board 2 Layer

Datos del producto:

Lugar de origen: CHINA
Nombre de la marca: ACCPCB
Certificación: ISO,SGS,TS16949
Número de modelo: S102124

Pago y Envío Términos:

Cantidad de orden mínima: 1 PCS
Precio: Negotiable
Detalles de empaquetado: embalaje del vacío
Tiempo de entrega: 3-5days
Condiciones de pago: T/T, Western Union, Paypal
Capacidad de la fuente: mes 50000SQ.M/Per
Contacto
Descripción detallada del producto
Material: FR4 TG150 Cuenta: 2Layer
Final superficial: HAL sin plomo Uso: máquinas pos electrónicas
Máscara de la soldadura: Etc. azul, verde, negro, amarillo. Grueso de cobre: 1.5oz toda la capa
Min. Hole Size: 8 milipulgada Líneas espaciamiento mínima: 4mil
Línea anchura mínima: 4mil Servicio: PWB modificado para requisitos particulares
Alta luz:

HAL LEAD FREE multilayer PCB Board

,

Tg150 multilayer PCB Board

,

1.5oz Copper multilayer PCB

1.5oz tablero de múltiples capas SIN PLOMO del PWB del cobre FR4 Tg150 HAL 2 capas



Descripción de la producción:

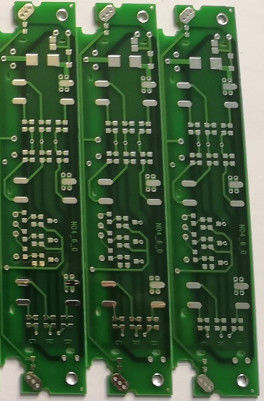

este tablero es 2layer. se utiliza en las máquinas electrónicas de la posición. Se acepta el prototipo del PWB, volum del samll, medio y de gran capacidad. ningún pedido de MOQ nuevos tableros, para el orden de la repetición, apenas resuelve los 3sq.m.



Especificaciones dominantes del tablero del PWB de la tableta:



Tipos de la producción:

PWB rígido

Capa:

2L

Materia prima:

KB FR4



Grueso de cobre:

1.5oz

Grueso del tablero:

0.4m m

Tamaño Min. Finish Hole:

8 milipulgada (0.20m m)

Línea anchura mínima:

4 milipulgada

Líneas espaciamiento mínima:

4 milipulgada

Acabamiento superficial:

ENIG, OSP, HASL, oro de la inmersión, chapado en oro

Tolerancia del agujero de perforación:

+/--3 milipulgada    (0.075m m)

Tolerancia de Min Outline:

+/--4 milipulgada    (0.10m m)

Tamaño de trabajo del panel:

máximo: 1200mmX600m m (47" X24 ")

Perfil del esquema:

Perforación, encaminando, encaminamiento del CNC + V-corte

Máscara de la soldadura:

Máscara de la soldadura de la LPI, máscara de Peelable

Color de la máscara de la soldadura:

Verde azul, negro, amarillo, mate

Certificado:

UL, CQC, TS16949, ISO14000, ROHS

Color de la serigrafía:

Blanco

Torsión y arco:

no más el que 0.75%



Flujo Chart.pdf del PWB



Uso de los productos:



1, comunicación de las telecomunicaciones
2, productos electrónicos de consumo
3, monitor de la seguridad
4, vehículo Electronices
5, Smart Home
6, controles industriales
7, militar y defensa

1.5oz tablero de múltiples capas SIN PLOMO del PWB del cobre FR4 Tg150 HAL 2 capas 0

Capacidad de la tecnología:



Artículo

Parámetros técnicos

Capas

1-28 capas

Capa interna Min Trace /Space

4/4 milipulgada

Capa Min Trace, espacio de la salida

4/4 milipulgada

Capa interna Max Copper

4 ONZAS

Capa Max Copper de la salida

4 ONZAS

Capa interna Min Copper

1/3 onza

Capa Min Copper de la salida

1/3 onza

Tamaño mínimo del agujero

0,15 milímetros

Grueso de Max.board

6 milímetros

Grueso de Min.board

0.2m m

Tamaño de Max.board

680*1200 milímetro

Tolerancia de PTH

+/-0.075mm

Tolerancia de NPTH

+/-0.05mm

Tolerancia del avellanador

+/-0.15mm

Tolerancia del grueso del tablero

+/--10%

Minuto BGA

7mil

Minuto SMT

7*10 milipulgada

Puente de la máscara de la soldadura

4 milipulgada

Color de la máscara de la soldadura

Blanco, negro, azul, verde, amarillo, rojo, etc

Color de la leyenda

Blanco, negro, amarillo, gris, etc

Final superficial

HAL, OSP, inmersión Ni/Au, IMM silver/SN, ENIG

Materiales del tablero

FR-4; alto TG; HighCTI; halógeno libre; PWB de aluminio de Bsed, de alta frecuencia (rogers, isola), de cobre - PWB de la base

Control de la impedancia

+/--10%

Arco y torsión

≤0.5



1.5oz tablero de múltiples capas SIN PLOMO del PWB del cobre FR4 Tg150 HAL 2 capas 1

FAQ:



1. ¿Cómo hacer ACCPCB aseguraron calidad?



Nuestro estándar de alta calidad se alcanza con el siguiente.

1,1 el proceso se controla estrictamente bajo estándares del 9001:2008 del ISO.
1,2 uso extenso del software en el manejo del proceso de producción
1,3 equipos y herramientas de prueba del Estado-de-arte. E.g. punta de prueba que vuela, e-prueba, inspección de la radiografía, AOI (inspector óptico automatizado).
equipo de la garantía de calidad 1.4.Dedicated con proceso del análisis de caso del fracaso

2. ¿Qué clase de tableros puede ACCPCB proceso?



FR4 común, alto-TG y tableros halógeno-libres, tableros de Rogers, de Arlon, de Telfon, de aluminio/cobre-basado, pi, etc.


3. ¿Qué datos son necesarios para la producción del PWB?



Ficheros del PWB Gerber con formato de RS-274-X.


4. ¿Cuál es el flujo de proceso típico para el PWB de múltiples capas?



Pila multi-bond→ interna de la capa AOI del corte que graba al agua fuerte del → del → seco interno material de la película del → interno del → encima de presionar el modelo seco externo del → de la película del → de la galjanoplastia del panel del → del → PTH de la perforación del → que platea la inspección visual externa AOI del → que graba al agua fuerte del → del → de la soldadura de la máscara del → de la marca del → del final del → de la encaminamiento del → superficial componente externo del → E/T.


5. ¿Cuántos tipos del final superficial ACCPCB pueden hacer?



El líder de O-the tiene la serie completa de final superficial, por ejemplo: ENIG, OSP, IF-HASL, chapado en oro (suave/duro), plata de la inmersión, lata, galjanoplastia de plata, estañado de la inmersión, tinta del carbono y etc…. OSP, ENIG, OSP + ENIG de uso general en el HDI, recomendamos generalmente que usted utiliza un cliente o un OSP OSP + ENIG si tamaño del COJÍN de BGA menos de 0,3 milímetros.


6. ¿Cuáles son los factores principales que afectará al precio del PWB?



Material;
Final superficial;

Grueso del tablero, grueso de cobre;
Dificultad de la tecnología;
Diversos criterios de calidad;
Características del PWB;
Condiciones de pago;



7. ¿Cómo usted hace el cálculo de la impedancia?



El sistema de control de la impedancia se hace usando algunos vales de la prueba, la suavidad SI6000 y el equipo de CITS 500s.
