Lugar de origen: | China |
Nombre de la marca: | ACCPCB |
Certificación: | ISO, UL, SGS,TS16949 |
Número de modelo: | P1038 |
Cantidad de orden mínima: | 1 PCS |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Embalaje del vacío con el desecante |
Tiempo de entrega: | 10-15days |
Condiciones de pago: | L/C, T/T, Western Union, Paypal |
Capacidad de la fuente: | mes 30000SQ.M/Per |
Material: | FR4 | Uso: | dispositivo inalámbrico |
---|---|---|---|
Grueso del tonelero: | capa interna del outlayer/1 onza de 2 onzas | Grueso del tablero: | 1.20m m |
Final superficial: | Oro de la inmersión | Característica: | Placas de circuito rígidas |
Alta luz: | PWB rígido de la comunicación,PWB de la comunicación del oro de la inmersión,Oro de la inmersión PWB de 6 capas |

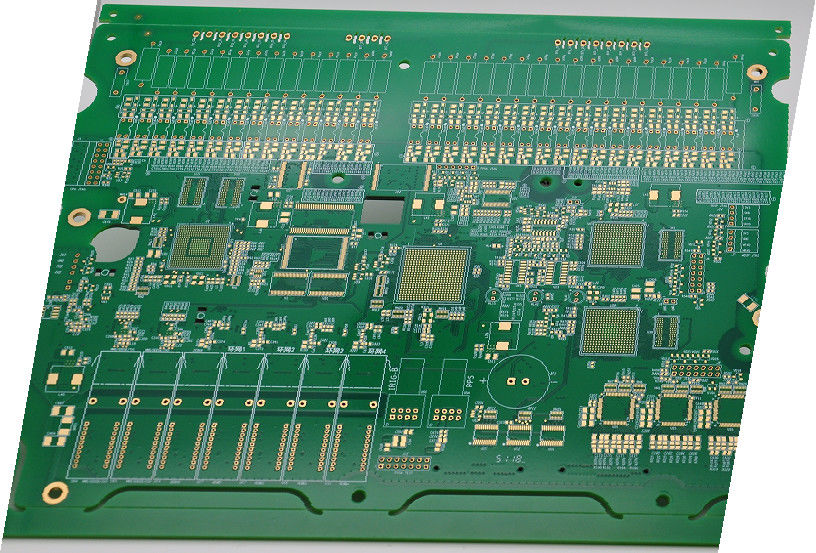

PWB rígido de la comunicación del dispositivo inalámbrico con el acabamiento de la superficie del oro de la inmersión
Capa: 6 capas
Materia prima: FR4
Grueso de cobre: 2/1/1/2oz,
Grueso del tablero: 1,20 milímetros
Min. Hole Size: 6 milipulgadas/0,15 milímetros
Línea anchura mínima: milipulgada 4/4
Líneas espaciamiento mínima: milipulgada 4/4
Acabamiento superficial: Oro de la inmersión
Nivel incombustible: 94v0
Certificado: UL, CQC, TS16949, ISO14000, ROHS
Capacidad técnica rígida del PWB:
Artículos | Capacidad técnica | ||
Capas | 1-28 capas | Línea anchura mínima/espacio | 4mil |
Tamaño de Max.board (single&doule echó a un lado) |
600*1200m m | Anchura del anillo de Min.annular: vias | 3mil |
Final superficial |
HAL sin plomo, flash del oro Plata de la inmersión, oro de la inmersión, Sn de la inmersión, oro duro, OSP, ect |
Grueso de Min.board (de múltiples capas) | 4layers: 0.4m m; 6layers: 0.6m m;
8layers: 1.0m m;
10layers: 1.20m m
|
Materiales del tablero |
FR-4; alto Tg; alto CTI; halógeno libre; de alta frecuencia (rogers, taconic, PTFE, nelcon, ISOLA, polyclad 370 horas); cobre pesado, Lamina con base metálica del clade |
Platear el grueso (técnica: Inmersión Ni/Au) |
Platear el tipo: Grueso mínimo/máximo del Ni del IMM: 100/150U el” que platea tipo: Grueso mínimo/máximo del Au del IMM: 2/4U” |
Control de la impedancia | ± el 10% |
Distancíese en medio línea para subir al borde |
Esquema: 0.2m m V-CUT: 0.4m m |
Grueso de cobre bajo (interno y capa externa) |
Grueso mínimo: 0,5 onzas Max.thickness: 6OZ | Tamaño de Min.hole (grueso ≥2mm del tablero) | Aspecto ratio≤16 |
Grueso de cobre acabado | Capas externas: Min.thickness 1 onza,
Max.thickness 10 onzas
Capas internas:
Min.thickness: 0.5OZ,
Max.thickness: 6 ONZAS
|
Grueso de Max.board (el single&doule echó a un lado) | 3.20m m |
Meta de la calidad:
Categoría | Indicador de funcionamiento | Meta de la calidad |
Entrega |
Tarifa de servicio de atención al cliente | 99,9% |
Semi producto final | Tarifa del paso de la inspección de proceso | 100% |
Producto final | Tarifa de la rebaja de FQA | 0,1% |
Desechado | tarifa del pedazo 1L | 0,5% |
tarifa del pedazo 2L | el 1% | |
Tarifa multi del pedazo de la capa | el 2% | |
Clientes | Tarifa de la denuncia del cliente | 0,8% |
Tarifa de la devolución del cliente | 0,5% | |
Satisfacción del cliente | el 99% |
Garantía de calidad:
Cada proceso de producción tiene una persona especial a probar para asegurar la calidad, AOI, E-prueba, volando la prueba de la punta de prueba.
Tenga ingenieros profesionales para comprobar la calidad
Todos los productos han pasado el CE, la FCC, ROHS y otras certificaciones
Campo del uso del producto:
FAQ:
1. ¿Qué datos son necesarios para la producción del PWB?
Ficheros del PWB Gerber con formato de RS-274-X.
2. ¿Cómo hacer ACCPCB aseguraron calidad?
Nuestro estándar de alta calidad se alcanza con el siguiente.
1,1 el proceso se controla estrictamente bajo estándares del 9001:2008 del ISO.
1,2 uso extenso del software en el manejo del proceso de producción
1,3 equipos y herramientas de prueba del Estado-de-arte. E.g. punta de prueba que vuela, e-prueba, inspección de la radiografía, AOI (inspector óptico automatizado).
equipo de la garantía de calidad 1.4.Dedicated con proceso del análisis de caso del fracaso
3. ¿Qué clase de tableros puede ACCPCB proceso?
FR4 común, alto-TG y tableros halógeno-libres, tableros de Rogers, de Arlon, de Telfon, de aluminio/cobre-basado, pi, etc.
4. ¿Cuál es el flujo de proceso típico para el PWB de múltiples capas?
Pila multi-bond→ interna de la capa AOI del corte que graba al agua fuerte del → del → seco interno material de la película del → interno del → encima de presionar el modelo seco externo del → de la película del → de la galjanoplastia del panel del → del → PTH de la perforación del → que platea la inspección visual externa AOI del → que graba al agua fuerte del → del → de la soldadura de la máscara del → de la marca del → del final del → de la encaminamiento del → superficial componente externo del → E/T.
5. ¿Cuántos tipos del final superficial ACCPCB pueden hacer?
el líder tiene la serie completa de final superficial, por ejemplo: ENIG, OSP, IF-HASL, chapado en oro (suave/duro), plata de la inmersión, lata, galjanoplastia de plata, estañado de la inmersión, tinta del carbono y etc…. OSP, ENIG, OSP + ENIG de uso general en el HDI, recomendamos generalmente que usted utiliza un cliente o un OSP OSP + ENIG si tamaño del COJÍN de BGA menos de 0,3 milímetros.
