Lugar de origen: | China |
Nombre de la marca: | ACCPCB |
Certificación: | ISO, UL, SGS,TS16949 |
Número de modelo: | S1207128 |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Embalaje del vacío con el desecante |
Tiempo de entrega: | 10-12DAYS |
Condiciones de pago: | L/C / T/T/Western Union/Paypal |
Nombre de producto: | Tableros rígidos de múltiples capas | Grueso: | 2.60m m |
---|---|---|---|
Tamaño: | 250mmX160m m | Líneas espaciamiento mínima: | los 0.1MM/4MIL |
Grueso del tablero: | 0.5~3.2m m | Acabamiento superficial: | HAL sin plomo |
Grueso de cobre: | 1.8OZ | Espaciamiento de Min Line: | 4mil (0.1m m) |
Anchura de Min.line: | 4 milipulgada (0.1m m) | Tamaño de Min Drill Hole: | 0.2m m |
Alta luz: | Tablero sin plomo del PWB TG150,Tablero sin plomo del PWB 1.8OZ,Tablero sin plomo del PWB de ITEQ FR4 |

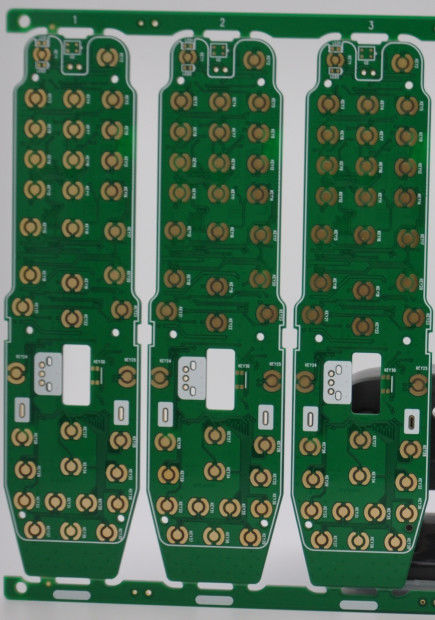

Tablero sin plomo rígido de múltiples capas del PWB de ITEQ FR4 1.8OZ TG150
Descripción de la producción:
Éste es un PWB 3layer que se utiliza para la fuente de alimentación. podemos aceptar el protype, el pequeño volum, el volumen medio y el volum grande. Nuestro PWB está con de alta calidad, rápido entregue y buen servicio después de ventas.
Tipos de la producción: | PWB del fiberRigid de ITEQ |
Capa: | 3 capas |
Materia prima: | FR4 tg150 |
Grueso de cobre: | 1,8 onzas |
Grueso del tablero: | 2.60m m |
Tamaño Min. Finish Hole: | 8 milipulgada (0.10m m) |
Línea anchura mínima: | 4 milipulgada |
Líneas espaciamiento mínima: | 4 milipulgada |
Acabamiento superficial: | OSP |
Tolerancia del agujero de perforación: | +/--3 milipulgada (0.075m m) |
Tolerancia de Min Outline: | +/--4 milipulgada (0.10m m) |
Tamaño de trabajo del panel: | máximo: 1200mmX600m m (47" X24 ") |
Perfil del esquema: | Perforación, encaminando, encaminamiento del CNC + V-corte |
Máscara de la soldadura: | Máscara de la soldadura de la LPI, máscara de Peelable |
Color de la máscara de la soldadura: | Verde azul, negro, amarillo, mate |
Certificado: | UL, CQC, TS16949, ISO14000, ROHS |
Color de la serigrafía: | Blanco |
Torsión y arco: | no más el que 0.75% |
Uso de los productos:
Nuestros productos son ampliamente utilizados en los productos de los productos electrónicos de consumo, red, productos el periférico de ordenador, productos optoelectrónicos, productos de la fuente de alimentación, componentes electrónicos, productos mecánicos eléctricos y así sucesivamente.
Ventajas:
• Responsabilidad por la fabricación de un producto estricta, tomando el estándar IPC-A-160
• Tratamiento previo de la ingeniería antes de la producción
• Control de proceso de producción (5Ms)
• 100% E-prueba, inspección visual del 100%, incluyendo IQC, IPQC, FQC, OQC
• Inspección del 100% AOI, incluyendo radiografía, el microscopio 3D y las TIC
• Prueba de alto voltaje, prueba de control de la impedancia
• Sección micro, capacidad que suelda, prueba de tensión termal, prueba impactante
• Producción interna del PWB
• Ninguna cantidad de orden mínima y muestra libre
• Foco en punto bajo a la producción de volumen media
• Entrega rápida y puntual
Capacidad técnica:
ARTÍCULOS | Capacidad |
Cuenta máxima de la capa | 28L |
Línea mínima widty | 0.08m m |
Líneas espaciamiento mínima | 0.08m m |
Tamaño mínimo del agujero | 0.15m m |
Grueso del tablero | 0.4-6.0m m |
El máximo boardsize | 520×620m m |
Tolerancia del tamaño del agujero (PTH) (PTH) | ±0.075mm |
Tolerancia del tamaño del agujero (NPTH) (NPTH)) | ±0.05mm |
Tolerancia de Holeposition (encaminamiento) | ±0.1mm |
Tolerancia del esquema (perforación) | ±0.1mm |
FAQ:
1. ¿Cómo hacer ACCPCB aseguraron calidad?
Nuestro estándar de alta calidad se alcanza con el siguiente.
1,1 el proceso se controla estrictamente bajo estándares del 9001:2008 del ISO.
1,2 uso extenso del software en el manejo del proceso de producción
1,3 equipos y herramientas de prueba del Estado-de-arte. E.g. punta de prueba que vuela, e-prueba, inspección de la radiografía, AOI (inspector óptico automatizado).
equipo de la garantía de calidad 1.4.Dedicated con proceso del análisis de caso del fracaso
2. ¿Qué clase de tableros puede ACCPCB proceso?
FR4 común, alto-TG y tableros halógeno-libres, tableros de Rogers, de Arlon, de Telfon, de aluminio/cobre-basado, pi, etc.
3. ¿Qué datos son necesarios para la producción del PWB?
Ficheros del PWB Gerber con formato de RS-274-X.
4. ¿Cuál es el flujo de proceso típico para el PWB de múltiples capas?
Pila multi-bond→ interna de la capa AOI del corte que graba al agua fuerte del → del → seco interno material de la película del → interno del → encima de presionar el modelo seco externo del → de la película del → de la galjanoplastia del panel del → del → PTH de la perforación del → que platea la inspección visual externa AOI del → que graba al agua fuerte del → del → de la soldadura de la máscara del → de la marca del → del final del → de la encaminamiento del → superficial componente externo del → E/T.
5. ¿Cuántos tipos del final superficial ACCPCB pueden hacer?
el líder tiene la serie completa de final superficial, por ejemplo: ENIG, OSP, IF-HASL, chapado en oro (suave/duro), plata de la inmersión, lata, galjanoplastia de plata, estañado de la inmersión, tinta del carbono y etc…. OSP, ENIG, OSP + ENIG de uso general en el HDI, recomendamos generalmente que usted utiliza un cliente o un OSP OSP + ENIG si tamaño del COJÍN de BGA menos de 0,3 milímetros.
6. ¿Cómo hágausted el cálculo de la impedancia?
El sistema de control de la impedancia se hace usando algunos vales de la prueba, la suavidad SI6000 y el equipo de CITS 500s.
