Lugar de origen: | CHINA |
Nombre de la marca: | ACCPCB |
Certificación: | ISO, UL, SGS,TS16949 |
Número de modelo: | S10182 |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Embalaje del vacío con el desecante |
Tiempo de entrega: | 10days |
Condiciones de pago: | L/C / D/P/T/T/Western Union/Paypal |
Capacidad de la fuente: | 30,000SQ.M/Month |
Material: | FR4 TG150 | Grueso: | 1.20m m |
---|---|---|---|
Final superficial: | ENIG | Min. Hole Size: | 0.15m m |
Grueso de cobre: | 0.5-6oz | Nombre de producto: | PWB 94v0 |
Alta luz: | PWB de los rohs de enig,el halógeno libera el PWB |

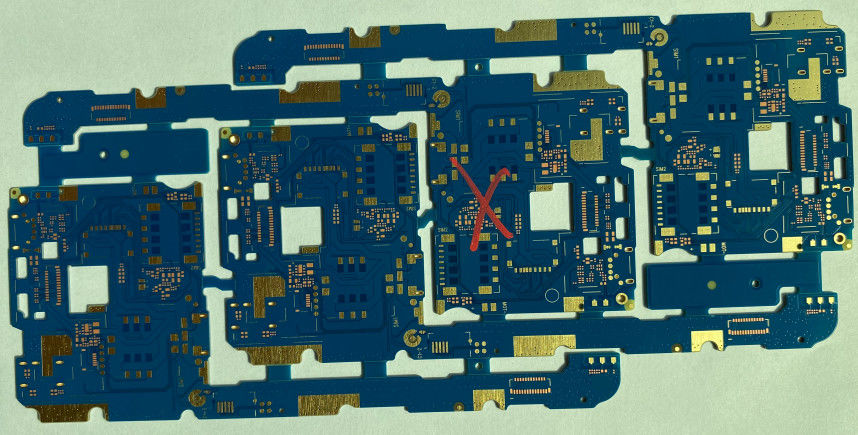

Tablero del PWB de ENIG 1,50 milímetros de grueso del tablero con ENIG para el conductor del juego
Descripción de la producción:
este tablero es PWB 6layer que se utiliza en conductor del juego. Se acepta el prototipo del PWB, volum del samll, medio y de gran capacidad. ningún pedido de MOQ nuevos tableros.
Característica de la producción:
Capa: | 6 capas |
Materia prima: | FR4 |
Grueso de cobre: | 1oz capa interna, hacia fuera capa 1oz |
Grueso del tablero: | 1,50 milímetros |
Final superficial: | ENIG |
Min. Hole Size: | 6 milipulgadas/0.15m m |
Línea anchura mínima: | 4/4 milipulgada/0.10/0.10 milímetros |
Líneas espaciamiento mínima: | 4/4mil/0.10/0.10m m |
Uso: | Conductor del juego |
Certificación: | ISO9001, UL, ROHS, TS16949 |
Garantía de calidad:
Cada proceso de producción tiene una persona especial a probar para asegurar calidad
Tenga ingenieros profesionales para comprobar la calidad
Todos los productos han pasado el CE, la FCC, ROHS y otras certificaciones
Ventajas:
▪Ningún MOQ, 14 años de servicios de llavero del PWB
▪Vuelta rápida, prototipo, bajo y medio y en grandes cantidades
▪Los servicios del OEM proporcionan
▪El ISO 9001-, ISO 14001-, ISO/TS16949, ISO 13485, IATF16949, OHSAS18001 certificó
▪100% E-prueba, visual, inspección de AOI, incluyendo radiografía, microscopio 3D
▪Respuesta rápida en el plazo de 24 horas
Capacidad de la tecnología:
Artículo | Parámetros técnicos |
Capas | 1-28 capas |
Capa interna Min Trace /Space | 4/4 milipulgada |
Capa Min Trace, espacio de la salida | 4/4 milipulgada |
Capa interna Max Copper | 4 ONZAS |
Capa Max Copper de la salida | 4 ONZAS |
Capa interna Min Copper | 1/3 onza |
Capa Min Copper de la salida | 1/3 onza |
Tamaño mínimo del agujero | 0,15 milímetros |
Grueso de Max.board | 6 milímetros |
Grueso de Min.board | 0.2m m |
Tamaño de Max.board | 680*1200 milímetro |
Tolerancia de PTH | +/-0.075mm |
Tolerancia de NPTH | +/-0.05mm |
Tolerancia del avellanador | +/-0.15mm |
Tolerancia del grueso del tablero | +/--10% |
Minuto BGA | 7mil |
Minuto SMT | 7*10 milipulgada |
Puente de la máscara de la soldadura | 4 milipulgada |
Color de la máscara de la soldadura | Blanco, negro, azul, verde, amarillo, rojo, etc |
Color de la leyenda | Blanco, negro, amarillo, gris, etc |
Final superficial | HAL, OSP, inmersión Ni/Au, IMM silver/SN, ENIG |
Materiales del tablero | FR-4; alto TG; HighCTI; halógeno libre; PWB de aluminio de Bsed, de alta frecuencia (rogers, isola), de cobre - PWB de la base |
Control de la impedancia | +/--10% |
Arco y torsión | ≤0.5 |
FAQ:
1. ¿Cómo hacer ACCPCB aseguraron calidad?
Nuestro estándar de alta calidad se alcanza con el siguiente.
1,1 el proceso se controla estrictamente bajo estándares del 9001:2008 del ISO.
1,2 uso extenso del software en el manejo del proceso de producción
1,3 equipos y herramientas de prueba del Estado-de-arte. E.g. punta de prueba que vuela, e-prueba, inspección de la radiografía, AOI (inspector óptico automatizado).
equipo de la garantía de calidad 1.4.Dedicated con proceso del análisis de caso del fracaso
2. ¿Qué clase de tableros puede ACCPCB proceso?
FR4 común, alto-TG y tableros halógeno-libres, tableros de Rogers, de Arlon, de Telfon, de aluminio/cobre-basado, pi, etc.
3. ¿Qué datos son necesarios para la producción del PWB?
Ficheros del PWB Gerber con formato de RS-274-X.
4. ¿Cuántos tipos del final superficial ACCPCB pueden hacer?
el líder tiene la serie completa de final superficial, por ejemplo: ENIG, OSP, IF-HASL, chapado en oro (suave/duro), plata de la inmersión, lata, galjanoplastia de plata, estañado de la inmersión, tinta del carbono y etc…. OSP, ENIG, OSP + ENIG de uso general en el HDI, recomendamos generalmente que usted utiliza un cliente o un OSP OSP + ENIG si tamaño del COJÍN de BGA menos de 0,3 milímetros.
5. ¿Cómo hágausted el cálculo de la impedancia?
El sistema de control de la impedancia se hace usando algunos vales de la prueba, la suavidad SI6000 y el equipo de CITS 500s
