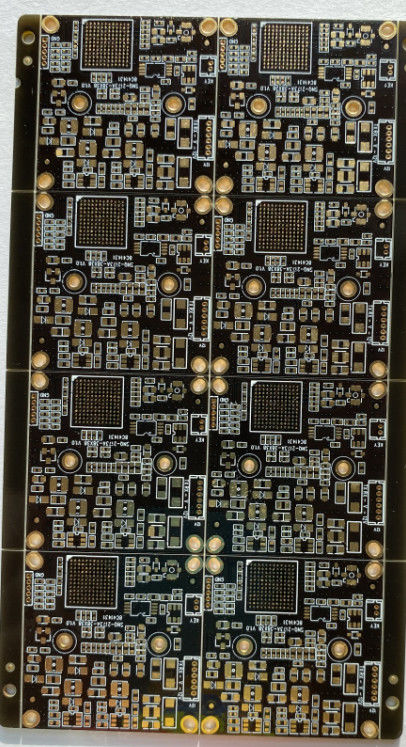

Vias en blanco del PWB de ITEQ FR4 UPS los altos TG con la resina taparon Vias con oro de la inmersión

Vias en blanco del PWB de ITEQ FR4 UPS los altos TG con la resina taparon Vias con oro de la inmersión

Vias en blanco del PWB de ITEQ FR4 UPS los altos TG con la resina taparon Vias con oro de la inmersión
ITEQ FR4 UPS Blank High TG PCB vias With Resin Plugged Vias with immersion gold
Vias en blanco del PWB de ITEQ FR4 UPS los altos TG con la resina taparon Vias con oro de la inmersión
Datos del producto:
Lugar de origen: China
Nombre de la marca: ACCPCB
Certificación: ISO, UL, SGS,TS16949
Número de modelo: P1016
Pago y Envío Términos:
Cantidad de orden mínima: 20pcs
Precio: Negotiable
Detalles de empaquetado: Embalaje del vacío con el desecante
Tiempo de entrega: 8-15 días
Condiciones de pago: L/C / D/A/T/T/Western Union
Capacidad de la fuente: mes 30,000SQ.M/Per
Contacto
Descripción detallada del producto
Material: FR4 TG150 Grueso: 1.60m m
Líneas espaciamiento mínima: 0.1mm4mil) Servicio: Servicio de llavero todo en uno, precio competitivo
Uso: productos electrónicos Grueso de cobre: 1OZ en toda la capa
Alta luz:

PWB del convertidor de la C.C. de la C.C.

,

PWB de la exhibición del LCD

Vias del PWB del TG del espacio en blanco de ITEQ FR4 UPS los altos con la resina taparon Vias con oro de la inmersión

Descripción de la producción:
este tablero es PWB 4layer con vias tapados resina.  podemos aceptar el prototipo del PWB, volum del samll, medio y de gran capacidad. ningún pedido de MOQ nuevos tableros.

Especificaciones dominantes/características especiales:

Capa: 4Layers
Materia prima: ITEQ FR4TG150
Vias en los cojines:La resina tapó Vias
Grueso del tablero: 1.60m m
Min. Hole Size: 6mil/0.15m m
Línea anchura mínima:milipulgada 4/4
Líneas espaciamiento mínima:milipulgada 4/6
Acabamiento superficial: ENIG
Color de la máscara de la soldadura: Rojo
Color de la serigrafía:Blanco, negro
Certificado: UL, CQC, TS16949, ISO14000, ROHS
Esquema:Encaminamiento, V-surco


Capacidad de la tecnología:

ArtículoParámetros técnicos
Capas1-28 capas
Capa interna Min Trace /Space4/4 milipulgada
Capa Min Trace, espacio de la salida4/4 milipulgada
Capa interna Max Copper4 ONZAS
Capa Max Copper de la salida4 ONZAS
Capa interna Min Copper1/3 onza
Capa Min Copper de la salida1/3 onza
Tamaño mínimo del agujero0,15 milímetros
Grueso de Max.board6 milímetros
Grueso de Min.board0.2m m
Tamaño de Max.board680*1200 milímetro
Tolerancia de PTH+/-0.075mm
Tolerancia de NPTH+/-0.05mm
Tolerancia del avellanador+/-0.15mm
Tolerancia del grueso del tablero+/--10%
Minuto BGA7mil
Minuto SMT7*10 milipulgada
Puente de la máscara de la soldadura4 milipulgada
Color de la máscara de la soldaduraBlanco, negro, azul, verde, amarillo, rojo, etc
Color de la leyendaBlanco, negro, amarillo, gris, etc
Final superficialHAL, OSP, inmersión Ni/Au, IMM silver/SN, ENIG
Materiales del tableroFR-4; alto TG; HighCTI; halógeno libre; PWB de aluminio de Bsed, de alta frecuencia (rogers, isola), de cobre - PWB de la base
Control de la impedancia+/--10%
Arco y torsión≤0.5



Uso:
Sistema de control de Industril
Fuente de alimentación
Impulsión del LED, iluminación del LED
Dispositivo de comunicación
electrónica de automóvil
Electrónica de la seguridad
Control del hogar
Dispositivos de Digitaces
Convertidor de frecuencia
Aparato médico

Información de envío:
Puerto del MANDO: Hong Kong/Shenzhen                                     Plazo de ejecución: 8 - 15 días
Código del HTS: 8534.00.10                                    Dimensiones por el cartón: 37X27X22m m
Peso por el cartón: 20 kilogramos

FAQ:
1. ¿Cómo hacer ACCPCB aseguraron calidad?
Nuestro estándar de alta calidad se alcanza con el siguiente.
1,1 el proceso se controla estrictamente bajo estándares del 9001:2008 del ISO.
1,2 uso extenso del software en el manejo del proceso de producción
1,3 equipos y herramientas de prueba del Estado-de-arte. E.g. punta de prueba que vuela, e-prueba, inspección de la radiografía, AOI (inspector óptico automatizado).
equipo de la garantía de calidad 1.4.Dedicated con proceso del análisis de caso del fracaso
2. ¿Qué clase de tableros puede ACCPCB proceso?
FR4 común, alto-TG y tableros halógeno-libres, tableros de Rogers, de Arlon, de Telfon, de aluminio/cobre-basado, pi, etc.
3. ¿Qué datos son necesarios para la producción del PWB?
Ficheros del PWB Gerber con formato de RS-274-X.
4. ¿Cuál es el flujo de proceso típico para el PWB de múltiples capas?
Pila multi-bond→ interna de la capa AOI del corte que graba al agua fuerte del → del → seco interno material de la película del → interno del → encima de presionar el modelo seco externo del → de la película del → de la galjanoplastia del panel del → del → PTH de la perforación del → que platea la inspección visual externa AOI del → que graba al agua fuerte del → del → de la soldadura de la máscara del → de la marca del → del final del → de la encaminamiento del → superficial componente externo del → E/T.
5. ¿Cuántos tipos del final superficial ACCPCB pueden hacer?
el líder tiene la serie completa de final superficial, por ejemplo: ENIG, OSP, IF-HASL, chapado en oro (suave/duro), plata de la inmersión, lata, galjanoplastia de plata, estañado de la inmersión, tinta del carbono y etc…. OSP, ENIG, OSP + ENIG de uso general en el HDI, recomendamos generalmente que usted utiliza un cliente o un OSP OSP + ENIG si tamaño del COJÍN de BGA menos de 0,3 milímetros.
6. ¿Cuáles son los factores principales que afectará al precio del PWB?
Material;
Final superficial;
Grueso del tablero, grueso de cobre;
Dificultad de la tecnología;
Diversos criterios de calidad;
Características del PWB;
Condiciones de pago;
